玻璃鋼防腐施工方案之鋼罐防腐

玻璃鋼防腐的主要目的是解決原基體不具備的防腐、耐磨、防滲、防沖擊、食品等級(jí)等性能或者使原基體通過(guò)玻璃鋼防腐延長(zhǎng)產(chǎn)品的使用壽命，通過(guò)玻璃鋼防腐避免原基體可能出現(xiàn)的故障（如裂紋）或出現(xiàn)故障造成的損失等。

為了更好的將玻璃鋼防腐的施工方案介紹的比較貼切，筆者本文列舉鋼罐防腐來(lái)作說(shuō)明。

鋼罐防腐一般指在已制作好的鋼罐的基礎(chǔ)上，通過(guò)玻璃鋼手糊的方式，將玻璃鋼覆蓋到鋼罐表面，從而使鋼罐具備玻璃鋼的性能。

一、鋼罐玻璃鋼防腐前期準(zhǔn)備工作

1、對(duì)鋼罐需要防腐的表面進(jìn)行除銹?？刹捎脟娚俺P，也可采用角磨機(jī)安裝除銹球的方式除銹。

2、玻璃鋼防腐前，鋼罐內(nèi)盡量少的排放他物，盡可能將法蘭等管件在玻璃鋼防腐完畢后再進(jìn)行安裝，避免影響玻璃鋼防腐的質(zhì)量和施工的進(jìn)度。

3、對(duì)于高度超過(guò)2.5米的鋼罐，需要搭設(shè)腳手架，腳手架靠近施工的區(qū)域還需搭設(shè)平臺(tái)。

二、鋼罐玻璃鋼防腐原材料選用

玻璃鋼成形的主要原材料為樹脂和玻璃纖維及其織物，玻璃鋼防腐工程大多采用的原材料有樹脂、無(wú)堿短切氈、無(wú)堿玻璃布，根據(jù)工況的特殊性，有時(shí)也用到表面氈。

1、樹脂。

根據(jù)使用條件（罐內(nèi)介質(zhì)的種類、罐運(yùn)行時(shí)的工作溫度、介質(zhì)內(nèi)是否有固體顆粒及其含量、介質(zhì)是設(shè)備運(yùn)行是否為靜止?fàn)顟B(tài)等等），選擇不同種類和型號(hào)的樹脂。

2、無(wú)堿短切氈。

無(wú)堿短切氈在玻璃鋼防腐中樹脂含量為70%左右，比無(wú)堿玻璃布在施工時(shí)的樹脂含量（50%左右）要高，所以在該工程不用表面氈的情況下，而且該工程有嚴(yán)格的防滲漏要求，可以在防腐的最外層用無(wú)堿短切氈。而且無(wú)堿短切氈附著性比較好，對(duì)于表面原本比較光滑的材質(zhì)（如金屬表面）需要進(jìn)行防腐處理的工程，建議在玻璃鋼與光滑表面間用無(wú)堿短切氈過(guò)渡，減少防腐層脫落的幾率。

3、無(wú)堿玻璃布。

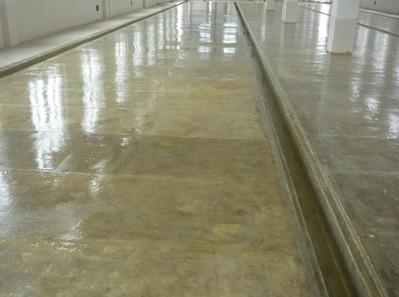

無(wú)堿玻璃布是防腐工程中應(yīng)用最多的玻纖材料，無(wú)堿玻璃布不易拉斷，且樹脂滲透速度較快，施工速度較快，且表面效果很好，在一些水泥池防腐工程中，可直接采用無(wú)堿玻璃布作為增強(qiáng)材料防腐。

4、表面氈。

表面氈在防腐工程較少使用，表面氈的樹脂含量可達(dá)90%以上，能夠提高防腐層的防腐防滲性能，對(duì)于一些防腐防滲要求很高的工程，表面氈置于防腐層的最外層。但表面氈很薄，施工中很容易被損壞，做了表面氈的鋼罐防腐層，表面一般不再處理，所以對(duì)施工的質(zhì)量要求很高，施工速度很慢。

三、鋼罐玻璃鋼防腐施工工序

    1、防腐前注意事項(xiàng)，玻璃鋼增強(qiáng)材料（無(wú)堿短切氈、無(wú)堿玻璃布）需要錯(cuò)開(kāi)，其目的是，相鄰的玻璃鋼防腐鋪層層可以實(shí)現(xiàn)搭接鋪層。

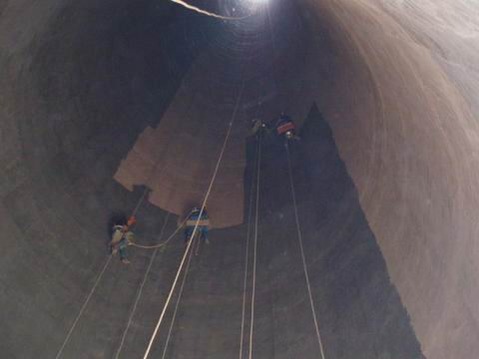

2、鋼罐表面除銹后，用預(yù)浸了樹脂的無(wú)堿短切氈和無(wú)堿玻璃布往預(yù)防腐的區(qū)域鋪層，用排泡工具鐵轆子和羊毛輥展平鋪層層和排盡其內(nèi)的氣泡。

3、按工序2的方式做完整個(gè)工程后，用角磨機(jī)均勻打磨玻璃鋼防腐層的外表面，對(duì)缺陷部分進(jìn)行修補(bǔ)。

4、用選定的樹脂對(duì)玻璃鋼防腐層表面涂層，改善其外觀效果。

固肽玻璃鋼近50年的行業(yè)發(fā)展歷史，是國(guó)內(nèi)配套設(shè)施最完善、技術(shù)開(kāi)發(fā)團(tuán)隊(duì)最完整、綜合能力最強(qiáng)的玻璃鋼生產(chǎn)企業(yè)之一。我們之前承接過(guò)大亞灣核電站工程、CSPC大型油罐內(nèi)浮頂維修工程等一些大型的玻璃鋼防腐工程。如果您對(duì)固肽玻璃鋼感興趣，您可以登錄vvagdff.cn或者撥打免費(fèi)電話：4008-010-015
