玻璃鋼罐負壓破損問題分析及維修方案

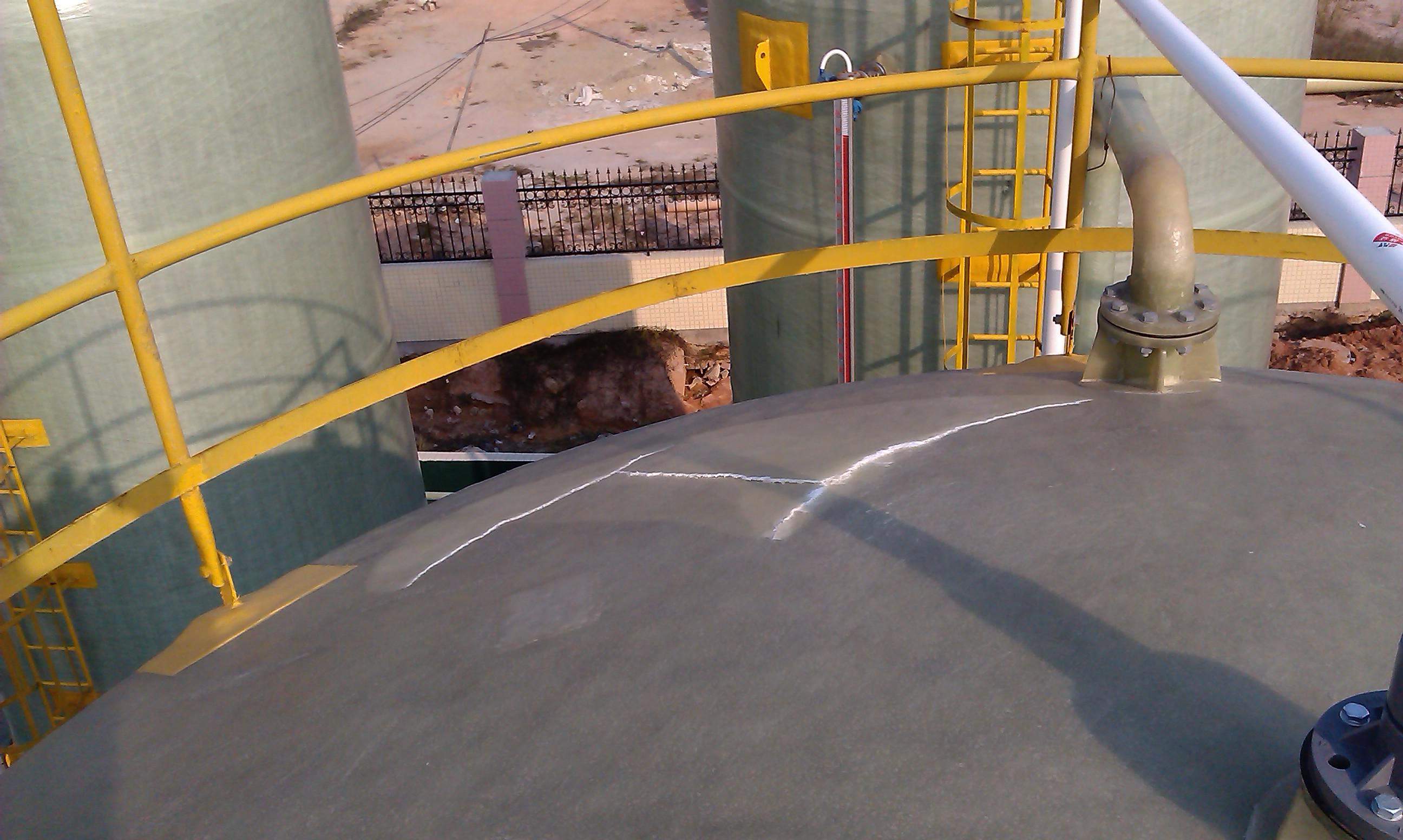

2013年8月，接中山客戶通知，其危險品倉庫玻璃鋼罐罐頂出現爆裂，2小時內，固肽迅速派遣售后技術人員到現場勘查，現場表明：3臺DN4000鹽酸儲罐頂部均出現不同程度撕裂，內凹陷處已回位（見下圖）。

(圖為受損最為嚴重的中間一臺儲罐，北邊及南邊的各一臺儲罐均有不同程度的破損。）

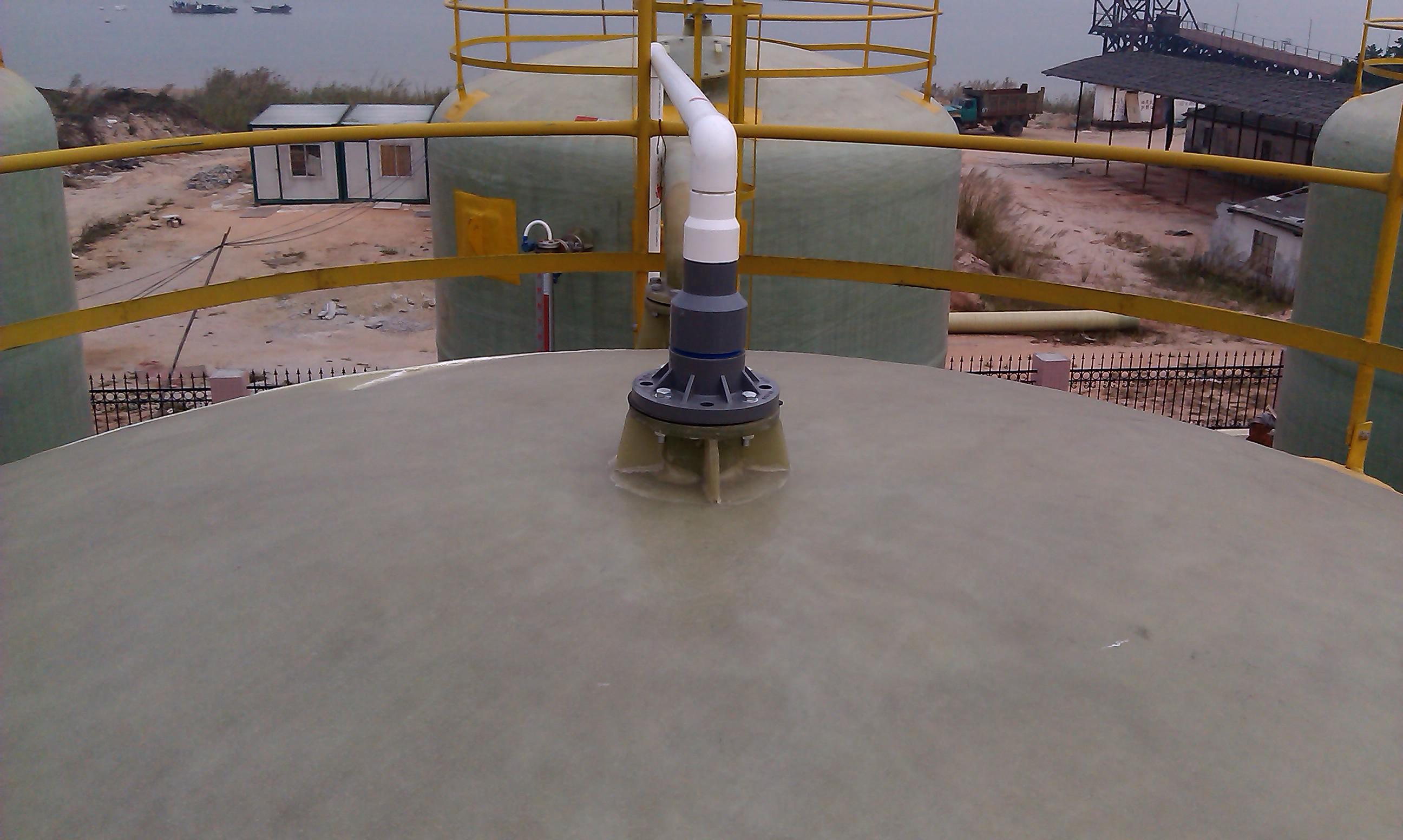

從現場施工調試人員了解：靜水實驗時，施工人員先從DN80出料口加水，注水至罐體水高在6米以上，經過48小時靜水實驗后，開始排水，排水至6米高度時，罐頂發生內吸、爆裂；罐頂?shù)呐艢饪诩友b變徑DN40 PVC管(外徑為50mm),沿罐壁導向地面PE吸收罐，管口末端位于PE吸收罐水面以下。（如下圖）

該儲罐為DN4000*6900*91m3,設計、制作玻璃鋼罐為常壓產品。

原因分析：在使用過程中，儲罐頂部向內凹陷，說明儲罐外面的氣壓比儲罐里面的要大。罐外為一個大氣壓，即可推斷儲罐內部為低于一個大氣壓，即通常所說的負壓。

    造成負壓的原因?yàn)?a href="http://vvagdff.cn/boligangchuguan.shtml">玻璃鋼儲罐盛裝的液面下降或者出料時進氣小于出料量。當時操作時，現場安裝人員更換的排氣口管末端導在PE吸收罐水面以下，實際上可以理解排氣口是關閉的，這是造成本次負壓破損的直接原因。其次，如果排氣口管末端導在PE吸收罐水面以上，與大氣相通，因?yàn)槌隽峡跒?span lang="EN-US">DN80，而排氣口由原來的DN80變?yōu)?span lang="EN-US">DN40，在出料過程中也會造成儲罐內部負壓的現象。

而從現場操作人員反映為排水到6米時出現響聲、進而發生罐頂內陷，我們可以判斷：因排水口，大于排氣口。排水到一定的高度時，罐體內部造成負壓，但儲罐里面水位還有下降要求，即造成負壓。

經現場勘查判斷，造成貯罐頂部破壞主要由于以下兩個原因：

第一，把出料管（出料口位于罐體底部）當進水管使用，容易造成回流，如從進水管（進料口位于罐頂）注水，當水壓下降時，不會造成回流，只會進水管里面液面下降；

第二：把排氣口由DN80改為DN40，管口末端又有密封，違背進出料時，進出料量與大氣進出量始終同等的設備使用要求。

針對以上情況，固肽做出以下維修方案：

1、將受損罐內盛裝的液體排空、排凈；

2、在罐內搭建好維修平臺，需確保安全，穩固，罐體底部鋪設軟性材料，防止平臺對罐體內表面挫傷；

3、打開上下人孔，確保良好的通風情況；

4、在罐頂破損處內部用氈、布做防腐蝕性鋪層，鋪層寬度為破壞區域延伸300mm，樹脂采用乙烯基樹脂；外部用氈、布鋪層結構性增強鋪層，鋪層寬度為破壞區域延伸300mm，樹脂采用結構型樹脂。

維修工期：在3臺儲罐內部維修平臺搭好后，預計4人5天。
